防火栅栏门的标准化安装规范与调试要点

一、产品概述

防火栅栏门是煤矿、金属非金属矿山井下硐室专用复合型安全防护设备，具备日常通风栅栏隔离、火灾耐火隔火隔烟双重核心功能，是井下变电所、主排水泵房、皮带运输巷、机电设备硐室强制配套安全设施。

区别于普通密闭门、纯栅栏门、单一防火门，防火栅栏门上半区设置通风栅栏结构，常态下可保持巷道风流贯通，同时阻拦无关人员、设备随意进入高危机电硐室；井下发生皮带摩擦起火、电气火灾、瓦斯燃烧事故时，关闭完整门扇，依靠 A 级不燃耐火填充与膨胀防火密封条形成密闭隔离屏障，阻断火焰、高温烟气、有毒有害气体沿巷道扩散，防止全矿井通风系统受灾，为井下人员撤离、抢险救灾争取充足安全时间，是矿山防灭火体系不可缺失的关键构件。

二、防火栅栏门工作原理

防火栅栏门依靠通风栅栏分区结构 + 耐火隔热密闭阻断双重作用，分常态通行、火灾隔绝两种工作模式：

1、正常通风隔离工况

门扇上半段不锈钢栅栏窗永久通透，通风面积≥60%，保障硐室与巷道风流正常交换，及时排出机电设备散热废气、瓦斯积聚气体；栅栏竖杆间距≤100mm，阻挡人员、小型矿车误入变电、泵房高危区域，搭配机械闭锁锁止门扇，实现分区管控。

2、火灾应急隔火工况

发生火情时关闭整扇门扇，门框内嵌石墨膨胀防火密封条，遇高温快速膨胀填充门缝，杜绝烟气穿透；门扇内部填充高密度硅酸铝耐火棉、A 级不燃隔热板材，双层钢板夹持耐火层形成隔热屏障，有效阻隔高温热量传递，背火面温升严格控制在 140℃以内，在规定耐火时长内保持门体结构完整，无穿火、坍塌、大面积漏烟现象，切断火势沿通风巷道蔓延路径。

3、承压抗冲击结构原理

门框采用加厚型钢整体焊接，门扇内置加强筋框架，可抵御井下爆炸冲击波、巷道风压挤压变形，长期潮湿环境不翘曲、不开焊，保障长期防火密封性能稳定。

三、完整结构组成

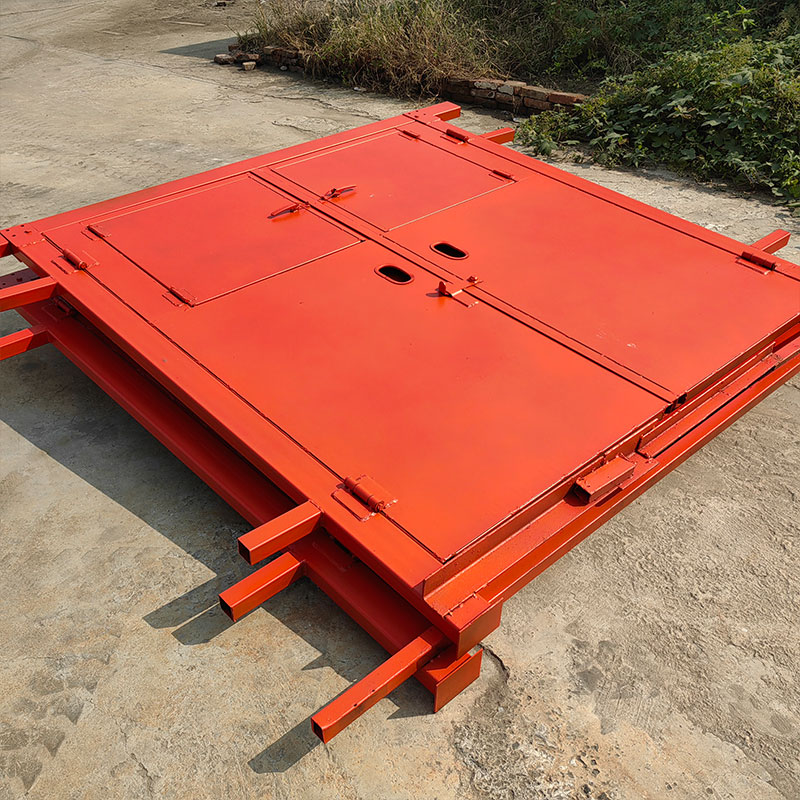

标准 MFHSL 防火栅栏门采用分体双扇外开结构，全套分为六大核心部件，模块化拆装、检修便捷：

1、门框总成

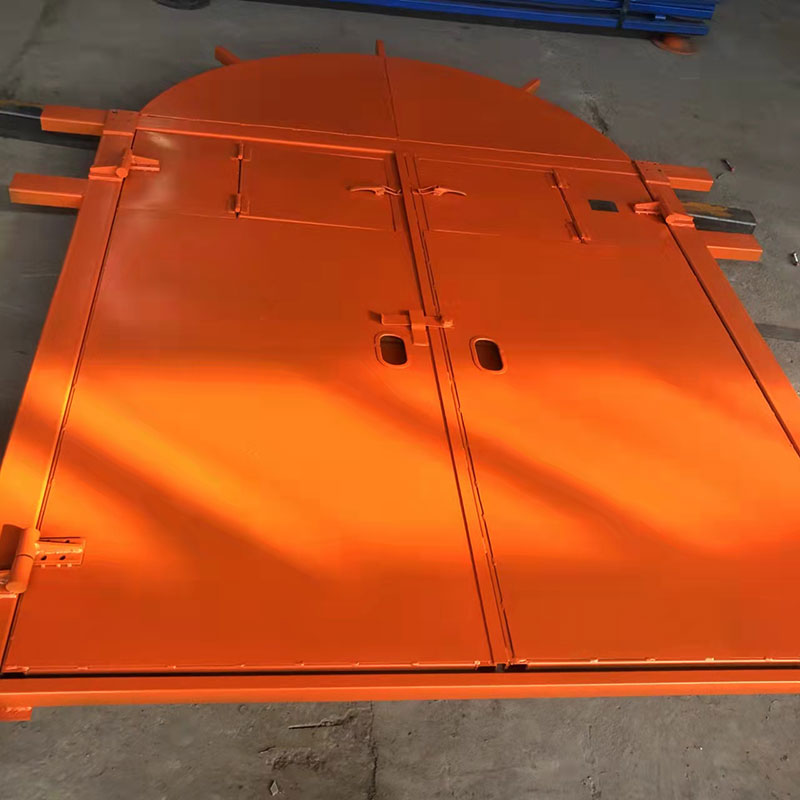

Q235B 加厚角钢 / 5mm Q345B 钢板一体焊接，热镀锌防腐处理，预留预埋固定孔；门框四周开槽镶嵌遇火膨胀防火密封胶条，隔绝烟火渗漏，分平顶、圆弧顶两种款式适配不同硐室巷道。

2、双扇门扇主体

门扇分上下两区：上部通风栅栏区（304 不锈钢网状栅栏）、下部实体防火密封区；门板厚度≥2.5mm，内部满填 120kg/m³ 硅酸铝耐火纤维棉，内置井字形加强筋，抗变形、耐高温。标配防爆防火观察视窗，方便外部查看硐室设备运行状态。

3、铰链启闭组件

耐高温防火合页，加厚销轴承重，启闭顺滑无卡滞，长期井下淋水、粉尘环境不易锈蚀卡死，门扇统一向外开启，满足应急逃生快速推开需求。

4、闭锁安全装置

标配手动机械插销锁、防盗闭锁把手，可按需加装门禁、气动闭锁装置；双扇门同步锁止，避免门扇意外敞开失去防护作用。

5、耐火密封系统

石墨膨胀防火密封条、耐高温耐腐橡胶辅条双层密封，低温不硬化、高温自动膨胀封堵缝隙，是实现隔烟防火的核心配件。

6、辅助配件

防撞缓冲块、防锈喷涂防腐层、加固支撑预埋件，降低门扇撞击损耗，延长整机使用寿命。

四、核心标准技术参数

1、标准门洞尺寸：1400×1800、1600×1800、1800×2000、2100×2000mm，非标任意尺寸定制

2、耐火极限：甲级≥90min，特级≥120min

3、适用环境温度：-30℃～+40℃，相对湿度≤95% 无凝露

4、承受巷道静压：0~3800Pa

5、通风栅栏通风率：≥60%

6、门扇钢板厚度：≥2.5mm，门框钢板≥5mm

7、填充耐火材料：A 级不燃硅酸铝耐火棉

8、适用介质：含甲烷、煤尘爆炸性气体井下环境

五、防火栅栏门核心产品优势

1、通风防火两用，一物双功能

上部栅栏常态化通风散热，下部耐火门扇火灾全封闭隔火，无需分开安装栅栏、防火门两套设备，降低采购、施工成本，缩短巷道施工周期。

2、耐火性能达标，通过安监验收

严格按照 MT/T 155 行业标准制造，耐火隔热结构完整，配套正规防火检测报告，满足煤矿防灭火专项检查、安全标准化验收硬性要求。

3、高强度防腐，适配井下恶劣工况

加厚型钢焊接主体，整体热镀锌 + 耐高温防腐喷涂，耐粉尘、淋水、瓦斯腐蚀，长期井下使用不易变形、锈蚀漏风。

4、密封隔烟效果优异

遇火膨胀密封条双层密封，高温下自动填充门缝，有效阻隔有毒烟气扩散，避免人员一氧化碳中毒。

5、分区管控，杜绝无关人员误入

栅栏结构限制非机电岗位人员进入变电、泵房高危区域，降低误操作触电、设备损坏安全隐患。

6、安装维护简单，使用寿命长

模块化分体结构，现场拼接安装；无复杂电气元件，仅需定期清理粉尘、检查密封件，正常工况使用寿命可达 8~12 年。

7、支持全场景非标定制

可根据巷道拱形断面、超大设备通行需求调整门洞尺寸、开启方式、耐火等级，适配各类特殊硐室工况。

六、标准化安装规范与调试要点

安装巷道围岩必须稳定，无大面积变形、严重淋水；门框嵌入巷道实体岩壁深度≥500mm，使用水泥砂浆、锚杆双重固定，四周缝隙用不燃耐火材料封堵密实。

门扇统一向外开启，保障火灾时人员可直接推门逃生；安装完成后校正门框垂直度，门扇无倾斜、下垂，闭合后四周缝隙均匀。

检查门框防火密封条完整无破损，门扇关闭后胶条完全贴合门框，无透光漏缝；栅栏窗口无变形、断裂，防护网牢固。

调试机械闭锁装置，门扇关闭后插销锁止可靠，无自动滑脱现象；观察窗玻璃完好，无开裂漏气。

硐室门前 5 米范围内禁止堆放设备、管材、矸石，预留完整疏散通行空间，门扇开启无遮挡。

安装完成后现场测试：关闭门扇检查密封效果，反复启闭确认合页无卡顿、异响，方可投入井下使用。

七、FAQ 问答板块

Q1：防火栅栏门和普通矿用防火门有什么区别？可以替换使用吗？

A：不能直接替换。普通防火门无通风栅栏结构，长期关闭会造成硐室瓦斯积聚、设备散热不良；防火栅栏两用门上半区自带通风栅栏，常态保持风流流通，兼顾通风、人员隔离、应急防火三重作用，专门适配机电硐室场景，是煤矿规程指定硐室专用设备。

Q2：MFHSL 防火栅栏门耐火标准是多少？

A：常规甲级款耐火极限≥90 分钟（1.5h），主变电所、瓦斯泵站等高风险区域可定制特级 2 小时耐火型号，全部符合 MT/T 155-2021 行业强制标准。

Q3：潮湿积水硐室选碳钢还是不锈钢防火栅栏门？

A：长期涌水、含腐蚀性气体硐室建议选用 304 不锈钢防火栅栏门，碳钢款长期淋水易生锈变形，破坏防火密封性能。

Q4：防火栅栏门必须安装闭锁装置吗？

A：依据《煤矿安全规程》要求，机电硐室出入口防火栅栏门必须配套可靠机械闭锁，防止无关人员随意开启进入高危硐室，无闭锁装置无法通过安全标准化验收。

Q5：可以定制非标准尺寸防火栅栏门吗？

A：支持任意宽度、高度、圆弧顶、单扇 / 双扇非标定制，厂家可根据巷道断面图纸一对一加工生产，同步匹配对应耐火等级。

Q6：防火栅栏门可以安装在皮带运输巷吗？

A：可以，皮带机头、机尾硐室通道是防火栅栏门核心安装场景，皮带摩擦起火时可快速关闭门扇，阻断火势沿皮带蔓延至整个巷道。
