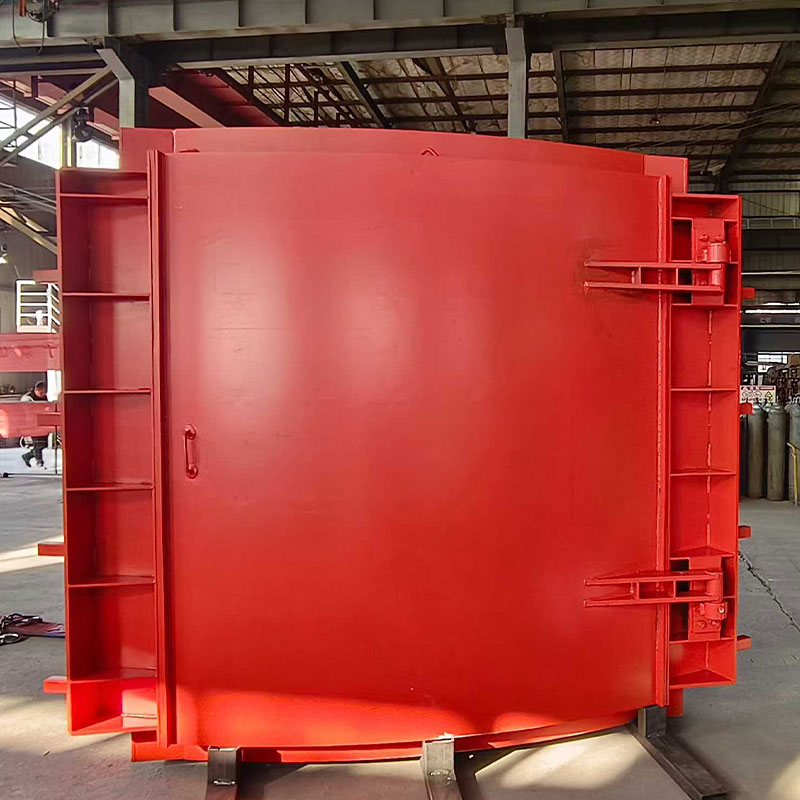

薄壳式防水闸门｜矿用薄壳防水闸门

一、产品概述

薄壳式防水闸门也叫ML 型薄壳防水闸门，是煤矿、非煤矿山井下重要防突水安全防护设备，主要用于水文地质条件复杂、存在突水淹井风险的矿井巷道位置。区别于传统平板防水闸门，门扇采用弧形薄壳加肋结构，利用壳体力学原理分散水压，同等承压条件下重量更轻、整体刚度更高，抗水压能力更强。

平时闸门处于开启状态，不影响巷道行人、矿车运输；当井下发生突水险情时，可以快速关闭闸门，隔离涌水区域，实现矿井分区截水，阻止水灾扩大，保护井下人员与设备安全，满足《煤矿安全规程》防水设施相关要求，广泛应用于井底车场、主要运输大巷、石门等关键防水硐室。

二、结构组成

整套薄壳式防水闸门主要由薄壳门扇、组合焊接门框、门枢转轴、楔形拉紧锁紧装置、密封胶条五大主体部件组成；

1.选配部件：手动启闭机构、电液液压驱动系统、远程智能控制箱、活动轨道组件、观察检修口等。

2.薄壳门扇：采用整板模压弧形薄壳壳体，内部焊接井字形加强筋板与圈梁，壳板与筋板强度匹配，壳体把水压力转化为壳体压应力，承压性能优越，抗冲击抗变形能力强。

3.工字形组合门框：工字钢钢板焊接框架，预埋浇筑于巷道混凝土墙垛内部，门框接触面设计斜面，和门扇密封面精准贴合，承受门扇传递的全部水压荷载。

4.门枢转轴组件：采用滚动轴承式门枢，门扇转动灵活，启闭阻力小，可实现左侧或者右侧开启，满足不同巷道硐室安装需求。

5.楔形拉紧锁紧装置：楔形滑块楔紧机构，关闭后把门扇牢牢压紧在门框密封面上，水压越大密封压紧效果越好，实现水压自紧密封效果。

6.密封组件：专用耐水橡胶密封胶条，耐腐蚀、耐老化，受压后填充缝隙，有效阻止高压水渗漏。

7.配套土建：闸门需要配合专用混凝土防水墙垛，门框预埋浇筑在墙垛之内，四周楔入稳固围岩，共同承受高压水压力。

三、工作原理

薄壳式防水闸门依靠壳体力学承压原理 + 楔形自紧密封原理实现高压防水功能。

1.壳体承压原理：门扇为弧形薄壳结构，突水产生的高压水压作用到门扇表面时，压力沿壳面转化为压应力，分散传递至门框和混凝土墙垛，门扇承受弯矩小，在高水压下不易发生变形破坏，相比平板结构大幅减轻门扇自重。

2.楔形锁紧密封原理：门扇闭合到位后，操作楔形拉紧机构，将门扇压紧贴合门框橡胶密封条；水压升高时，水压力进一步把门扇推向门框，压力越大密封越严实，实现自紧式密封，降低漏水风险。

3.工况切换：日常生产保持门扇敞开，巷道正常通行运输；突水险情发生，快速拆除活动轨道，操作机构关闭闸门，锁紧拉紧装置，完成巷道截水隔离。

四、产品主要特点

薄壳壳体，高承压轻量化：弧形加肋薄壳结构，力学性能优异，可承受较高水压；同等承压等级对比平板防水闸门，整体重量更轻，便于井下运输、安装、吊装施工。

水压自紧密封，防渗漏效果好：楔形楔紧 + 橡胶密封结构，水压越高门扇压紧力越大，密封性能随之提升，高压涌水工况下有效减少渗水漏水现象。

启闭灵活可靠：门枢配置滚动轴承，开关门扇轻便；支持手动操作，也可选配电液全自动驱动、远程智能控制，紧急状况下快速完成关闸操作。

结构坚固耐用抗冲击：壳板 + 井字加强筋整体焊接，抗矿车磕碰冲击；整体喷砂防腐喷漆，适应井下潮湿、多粉尘复杂环境，使用寿命长。

开启方向灵活，适配轨道巷道：门枢可左装、可右装；轨道巷配套可拆卸活动短钢轨，平时不影响矿车通行，关闸前快速拆除钢轨即可关门。

非标定制能力强：巷道净断面尺寸、设计承压压力、手动 / 全自动控制形式均可按照矿井硐室图纸定制生产。

注意：薄壳式防水闸门属于突水应急截水闸门，不是日常通风风门，常态需要保持打开状态。

五、主要技术参数

型号：ML 薄壳式防水闸门

材质：Q235 钢板焊接，壳板整板模压成型

常用门洞净尺寸：1.7×2.3m、2.0×2.32m，大断面按需定制

公称承压：1.0MPa、1.6MPa、2.5MPa、3.5MPa、4.0MPa（按矿井最大涌水压力选型）

启闭形式：手动楔紧启闭 / 电动液压全自动启闭 / 远程智能控制

门枢：滚动轴承转轴，支持左开、右开

密封形式：方型耐水橡胶条，水压自紧密封

适用环境：煤矿、金属矿山井下，含有瓦斯、煤尘爆炸性气体潮湿巷道环境

配套土建：必须配套混凝土防水墙垛，门框预埋浇筑安装

六、应用范围

煤矿井下：水文地质复杂矿井，井底车场、主要运输大巷、石门硐室，受承压水威胁、存在突水淹井风险巷道，作为应急截水防水设施。

非煤矿山：金属矿、非金属地下矿山，需要设置防水闸门隔离涌水的巷道硐室。

适用于平时需要行人、矿车运输，突水时要求快速封闭隔断水流的关键巷道位置。

七、常见问答 FAQ

Q1：薄壳式防水闸门平时是关还是开？

A：正常生产作业期间必须保持开启状态，保障巷道通行；只有突水险情发生才关闭，是应急防护设备，不能长期关闭使用。

Q2：薄壳式防水闸门可以全自动远程控制吗？

A：可以。基础款为手动楔紧操作；可选配电液驱动系统，实现就地电动、远程一键关闭闸门，提升应急处置效率。

Q3：薄壳防水闸门安装必须做混凝土墙垛吗？

A：必须。闸门门框需要预埋浇筑在高强度混凝土防水墙垛内，墙垛楔入围岩，才能承受高压水的巨大推力，不可以直接简单固定巷道壁面。

Q4：轨道巷道安装薄壳式防水闸门怎么过矿车？

A：配套活动可拆卸短钢轨，日常铺上钢轨，矿车正常通行；遇到险情，拆除活动钢轨，即可关闭门扇。

Q5：选型需要提供哪些参数？

A：巷道净宽、净高，矿井最大设计水压，巷道是轨道巷还是皮带巷，开启方向，控制方式（手动 / 电液全自动）。
